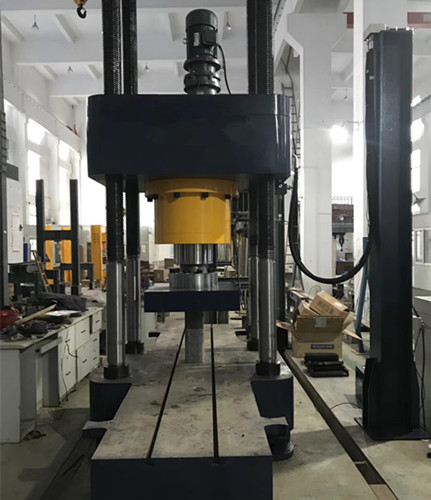

液壓金屬材料拉力試驗機構成
一、液壓式金屬萬能材料拉力試驗機主要由以下部分構成
1、 主機：對試樣進行加載的工作裝置。
2、 控制柜：?jiǎn)?dòng)、停止對加載速率進行調節的操作裝置。
3、 液壓源：對液壓系統提供高壓油，通過主機對試樣加荷的動力裝置。
4、 控制系統：對試驗數據進行采集、放大、顯示、處理和打印的裝置。
二、工作原理
金屬萬能材料試驗機接通電源啟動后，試驗機開始進入工作狀態。液壓系統內電機帶動油泵工作。排出具有能量的液壓油。經過電磁閥進入工作油缸，推動油缸活塞上升頂起工作臺，工作臺通過立柱帶動上橫梁上升。下橫梁的升降由升降電機控制。底座和油缸活塞為一體，下橫梁通過絲杠與底座連成一體。當工作臺上升時，上橫梁與下橫梁之間距離越來越大，此空間為進行試樣拉伸的試驗空間。而在中橫梁與工作臺之間距離越來越小，就進行試樣的壓縮或彎曲試驗。上橫梁與下橫梁之間為拉伸區域,，橫梁內裝有鉗口卡板，通過更換鉗口卡板內不同的鉗口,可以?shī)A持不同截面的試樣進行拉伸試驗。下橫梁與工作臺之間為壓縮區域，通過更換壓盤、壓頭、彎曲用工作臺或支座，可以對試樣進行壓縮、彎曲試驗。
在對試樣加載的過程中，裝在液壓系統中的油壓傳感器可以把液壓系統壓力變化的信號傳給微機軟件采集系統。試樣在拉伸試驗過程中通過引伸計把信號傳給微機軟件系統。通過試驗機軟件系統對壓力、變形信號的采集、放大、可以在計算機屏幕上顯示出試樣瞬時受到的力和產生的變形。同時，進行存儲和數據處理，通過打印機將試驗結果和試驗曲線打印出來。
